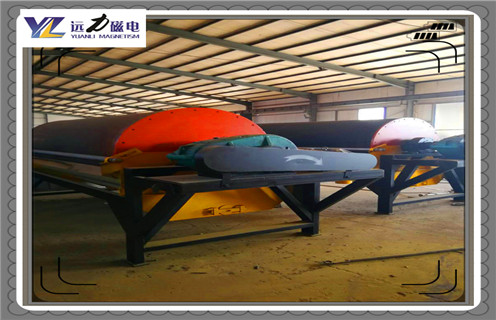

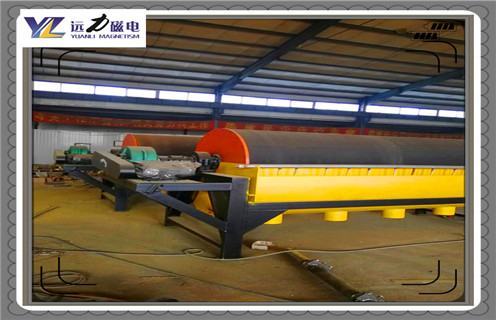

CTB-918無錫永磁筒式磁選機品牌_磁鐵如何分布_CTB-918無錫永磁筒式磁選機品牌不吸鐵如何處理,CTB600×1200永磁筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒,端蓋為鑄鋁件或工件,用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機,帶動圓筒、磁輥和刷輥作回轉運動。
一、CTB-918無錫永磁筒式磁選機品牌_磁鐵如何分布_CTB-918無錫永磁筒式磁選機品牌不吸鐵如何處理
1、磁系為開放式磁系,裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上,磁軛的軸伸出筒外,軸端固定有拐臂。扳動拐臂可以調整磁系偏角,調整合適后可以用拉桿固定。槽體的工作區(qū)域用不銹鋼板制造,機架和槽體的其他部分用普通鋼材焊接。
2、磁選機磁路部分采用五極磁系,每個磁極由鐵氧體和釹鐵硼永磁塊粘結而成,用螺釘穿過磁塊中心孔固定在磁導板上,磁導板經支架固定在筒體的軸上,磁系固定,筒體旋轉。磁極的極性沿圓周交替排列,沿軸向極性相同。
3、套在磁系外面的是不銹鋼非導磁材料制成的滾筒,采用非導磁材料是為了避免磁力線不能透過筒體進入選分區(qū),而與筒體形成磁短路。槽體靠近磁系的部位也應采用非導磁材料,其余可用普通鋼板或硬質塑料板。例如遠力磁電礦機的永磁筒式磁選機具有結構簡單,工作可靠,節(jié)省電耗,適合現場等優(yōu)點,所以被廣泛應用。
