磁選機底箱結構對磁選選別指標與操作具有很大影響，是影響磁選效果的重要因素之一。我們可以通過對磁選機底箱結構的判斷獲知磁選作業的范圍及能力，永磁筒式磁選機根據其箱底結構的不同，可以分為順流型、逆流型與半逆流型三種。：

1、根據濕式磁選機分類，遠力為大家分析永磁筒式磁選機磁選作業對象及其處理能力。首先，順流型磁選機處理能力大，適宜于處理較粗粒級（大于6毫米）的強磁性物料的粗選和精選作業，或用于回收磁性重介質，亦可做多臺串聯工作。但是，這種磁選機的選別指標受給礦量的影響較大，反應靈敏。當給礦量大時，磁性礦粒容易損失于尾礦。因此要加強操作，控制較低的礦漿水平。

2、逆流型磁選機該磁選機適宜于粒度小于0.6毫米的細粒強磁性礦物的粗選與掃選作業。這是因?yàn)槲驳V排出口距給礦端較遠。選別時間較長，回收率較高，而精礦排出端離給礦口較近，磁翻作用差，所以精礦品位較低。逆流型磁選機不適宜處理粗粒礦石，因?yàn)榱６却?，礦粒易沉積從而堵塞選別空間。

3、半逆流型磁選機其給礦方向與磁場吸引力方向基本相同礦漿是從槽底下部進人選別空間，磁性礦粒較容易被吸引到圓筒的表面上，并隨圓筒一起轉到磁系邊緣的磁場最弱處而排卸到精礦槽中。非磁性礦粒或磁性很弱的礦粒逆著圓筒旋轉方向流經磁系的左側邊緣，并從底板上的矩形孔排走．因而可使底箱內礦漿水平面保持一定，底板與圓筒之間的間隙可以在一定范圍內（30-40毫米）調節，這種型式的磁選機可以獲得較高質里的鐵精礦。同時也能得到較好的回收率。所以半逆流磁選機在生產實踐中得到廣泛的應用。它適宜于處理細粒小于0.2毫米的強磁性礦物的粗選與精選作業，它可以多臺串聯工作，實現多次精選的作用。

4、在磁鐵礦含量低的情況下，即尾礦量大(＞50%)，三種槽形磁選機的工藝指標相近。當給礦中磁鐵礦含量高，即尾礦產率低（＜30%）時，順流式磁選機的工藝指標明顯超過逆流和半逆流磁選機。 順流磁選機適用于＜6毫米礦石；逆流磁選機的適宜粒度為＜2~3毫米礦石；半逆流適于＜0.3毫米礦粒。 不同槽形磁選機，在同等條件下，磁性產品質量大致相等。多段磁選時，就要考慮不同槽形磁選機的組合問題。逆流磁選機的組合要求相鄰磁選機有較大的高差（600~1000毫米）。

5、其他條件相等時，順流機功耗比逆流機少50~100%。半逆流機的功耗在前兩者之間。逆流機筒體和槽體的磨損比其他兩種槽形機大。順流機運轉可靠性最高,半逆流機對處理量、粒度和給礦濃度的變動最敏感。處理量低于允許范圍,給礦粒度增大和濃度提高都會引起磁選機堵塞。

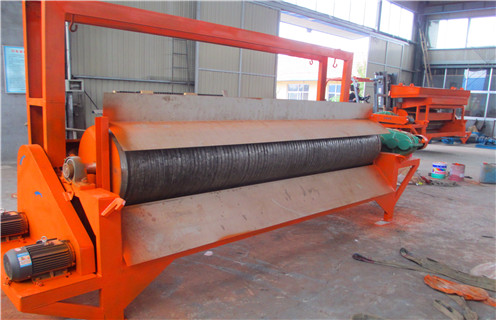

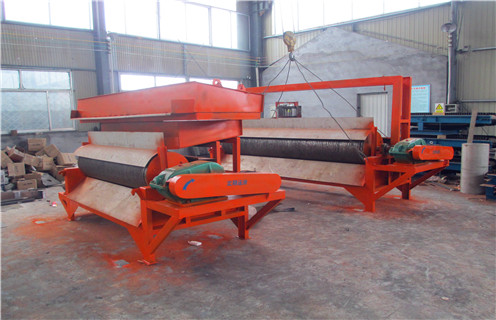

CTB型永磁筒式磁選機的技術性能

注：如技術參數如有變動，恕不另行通知
